Inden for optisk kommunikation spiller Variable Optical Attenuator (VOA) en uundværlig rolle. Som en nøglekomponent til optisk effektregulering garanterer VOA ikke kun den stabile transmission af optiske signaler, men forbedrer også systemets overordnede ydeevne.
En variabel optisk dæmper er en passiv optisk enhed designet til at opnå kontrollerbar dæmpning af optisk effekt. Den justerer præcist energien af optiske signaler for at opfylde kravene i forskellige anvendelsesscenarier. VOA'er er hovedsageligt opdelt i to kategorier: Mechanical Variable Optical Attenuators (MVOA'er) og Electrical Variable Optical Attenuators (EVOA'er). MVOA'er realiserer optisk effektdæmpning via manuel justering, mens EVOA'er ændrer dæmpningsniveauer ved at anvende drivende elektriske signaler, der kan prale af overlegen justeringsnøjagtighed og fleksibilitet.
VOA'er anvender en bred vifte af arbejdsmekanismer, hovedsageligt inklusive mekaniske, magneto-optiske, flydende krystal, MEMS (Micro-Electro-Mechanical System), termoptiske og akusto-optiske typer.
1. Mekanisk type: Den optiske effekt i lysbanen justeres ved at flytte lysblokerende komponenter såsom plader eller kegler. Dette design har en enkel struktur, men alligevel relativt lav justeringsnøjagtighed og fleksibilitet.
2. Magneto-optisk type: Dæmpning af lysenergi realiseres ved at udnytte ændringerne i optiske egenskaber af stoffer under magnetiske felter, nemlig den magneto-optiske rotationseffekt. Denne type leverer høj præcision og stabilitet, men kommer med en højere pris.
3. Flydende krystaltype: Baseret på dobbeltbrydningseffekten, der opstår fra brydningsindeksanisotropien af flydende krystaller, påføres et eksternt elektrisk felt for at omorientere flydende krystalmolekyler, hvorved lystransmittansen justeres. VOA'er med flydende krystal har hurtig responshastighed og bredt dæmpningsområde.
4. MEMS-type: Mikrospejle fremstillet med mikro-elektromekanisk teknologi vippes gennem elektrostatisk kraft for at justere reflekteret lysintensitet. MEMS VOA'er er kendetegnet ved lille størrelse, let vægt og højt integrationsniveau.
5. Termo-optisk type: Dæmpningsniveauer moduleres via variationer i materialets optiske egenskaber (f.eks. brydningsindeks) under temperaturfelter. Termo-optiske VOA'er har en enkel struktur og lave omkostninger, men lider alligevel af langsom responshastighed.
6. Akusto-optisk type: Ultralydsbølger genererer periodisk belastning inde i akusto-optiske krystaller, hvilket inducerer periodiske udsving i brydningsindekset for at modulere lysstråler. Akusto-optiske VOA'er tilbyder hurtig tuning hastighed og fremragende stabilitet.
VOA'er er meget udbredt inden for optisk kommunikation, fiberoptisk sensing, optiske instrumenter og andre områder.
1. Optisk kommunikation: Balancer intensiteten af optiske signaler på tværs af forskellige kanaler for at opretholde ensartet signalkvalitet; Juster den optiske signalstyrke for at tilpasse sig varierende transmissionsafstande og modtagerspecifikationer.
2. Fiberoptisk registrering: Simuler optiske signalintensiteter under forskellige miljøforhold for at teste og verificere systemets ydeevne og pålidelighed.
3. Optiske instrumenter: Anvendes på laserenheder, fotontællere, spektrometre, optiske mikroskoper og andet udstyr til at kontrollere optisk signalintensitet og flux for nøjagtige måleresultater.

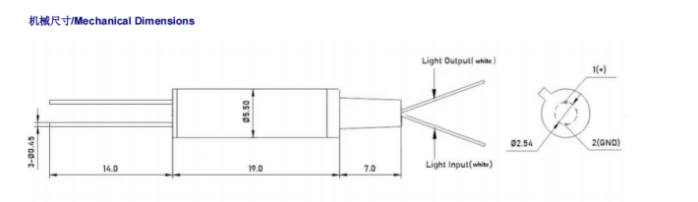

| genstande | Parametre | Enhed |
|---|---|---|
| Driftsbølgelængdeområde | O-bånd /C-bånd/L-bånd/Fuldt bånd/andre | nm |
| Dæmpningstype | Lyse eller mørke | - |
| Dæmpningsområde | ≥15/20/30/40 | dB |
| Indføringstab | ≤0,7 | dB |
| Dæmpningsopløsning | Sammenhængende | dB |
| Afkasttab | ≥45 | dB |
| Fiber type | SMF-28e | - |
| Responstid (10-90 % optisk effekt) | ≤5 | ms |
| Kørespænding | 5/6,5 | V |
| Drivkraft | ≤5 | mW |
| Polariseringsafhængigt tab | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Bølgelængdeafhængigt tab | ≤0,6@ 10dB, ≤1,0 @<20dB over 20nm span | dB |
| Maksimal optisk effekt | ≤500 | mW |
| Driftstemperatur | -0~+70 | °C |
| Opbevaringstemperatur | -40~+85 | °C |
| Connector Type | Tilpasset | - |
| Pakkestørrelse | Φ5,5xL19 | mm |

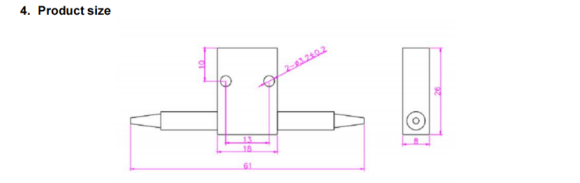

| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Type(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Bølgelængde (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Dæmpningsområde (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Originalt tab (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Afkasttab (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Fiber type | SMF-28e | SMF-28e | SMF-28e | 50/125 eller 62,5/125 MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Dimension (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Driftstemperatur (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Opbevaringstemperatur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
