En fiberoptisk splitter, også kendt som en optisk splitter, er en passiv optisk enhed, der bruges i FTTH (Fiber to the Home) systemer til at opdele et enkelt optisk fibersignal i to eller flere optiske outputsignaler i henhold til et forudbestemt forhold. For eksempel distribuerer en 1x4 optisk splitter det optiske signal fra en fiber til fire fibre i et bestemt forhold. I modsætning til bølgelængdedelingsmultiplekseren (WDM) i et WDM-system, som adskiller optiske signaler af forskellige bølgelængder i tilsvarende bølgelængdekanaler, fordeler en optisk splitter hele det optiske signal over flere kanaler til transmission.
Når der transmitteres optiske signaler i en single-mode fiber, er lysets energi ikke helt koncentreret i fiberkernen; en lille mængde forplanter sig gennem beklædningen nær kernen. Med andre ord, hvis kernerne i to fibre er tæt nok på, kan modusfeltet for lyset, der forplanter sig i den ene fiber, trænge ind i den anden, hvilket tillader det optiske signal at blive genforstærket i begge fibre. Ny tildeling.
Optiske splittere kan klassificeres i to typer i henhold til deres driftsprincip: planar waveguide (PLC) optiske splittere og fused biconical tapered (FBT) optiske splittere; i henhold til deres portkonfiguration kan de klassificeres i: X-type (2x2) koblinger, Y-type (1x2) koblinger, stjernekoblinger (NxN, N>2), trækoblinger (1xN, N>2) osv.; i henhold til deres spaltningsforhold kan de klassificeres i uensartet spaltning og ensartet spaltning; en anden klassificeringsmetode er baseret på single-mode (1310nm) og multi-mode (850nm).

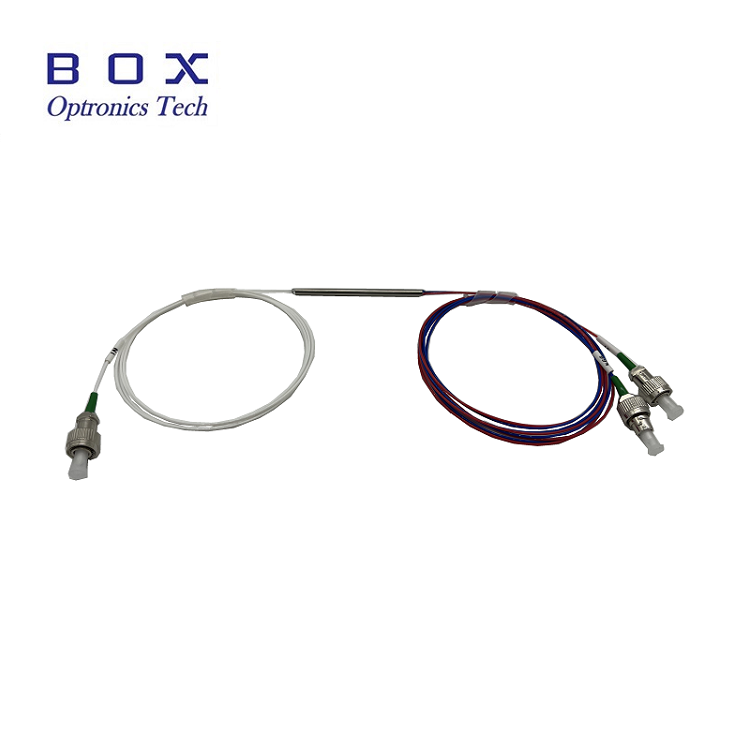

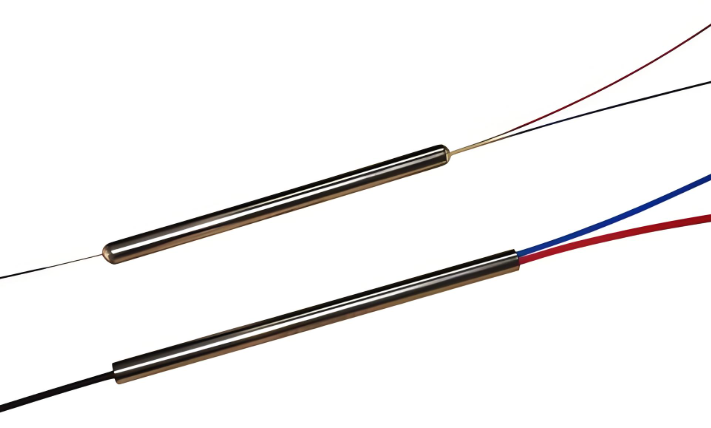

FBT optisk splitter... Kredsløbet er fremstillet ved hjælp af en traditionel konisk koblingsproces. To eller flere optiske fibre, med deres belægning fjernet, bundtes sammen og smeltes derefter ved høj temperatur på en tilspidsende maskine, mens de strækkes til begge sider. Spaltningsforholdet overvåges i realtid. Når først det ønskede spaltningsforhold er opnået, afsluttes smelte- og strækkeprocessen. Den ene ende beholder en fiber (resten er afskåret) som input, mens den anden ende fungerer som en multi-output terminal. Forskellige spaltningsforhold kan opnås ved at kontrollere vinklen på fibersnoningen og længden af strækningen. Til sidst hærdes den tilspidsede sektion med klæbemiddel på et kvartssubstrat og indsættes i et rustfrit stålrør.

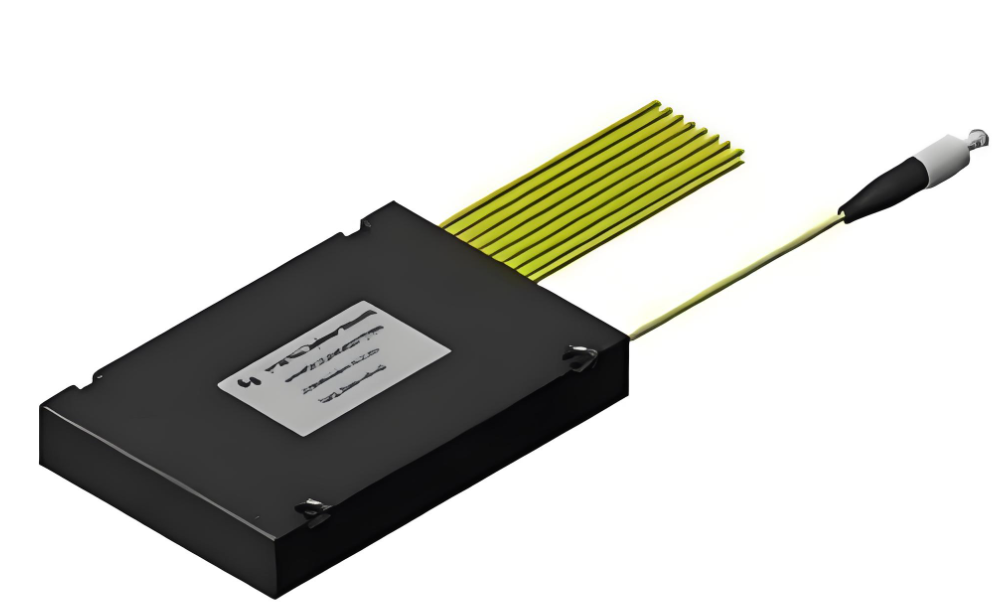

PLC Plane Wave PLC (Planar Lightwave Circuit) optiske splittere er integrerede bølgeledere optiske strømfordelingsenheder baseret på kvartssubstrater, fremstillet ved hjælp af halvlederprocesser (fotolitografi, ætsning, udvikling osv.). PLC-splittere opdeler optiske signaler fra en enkelt optisk fiber til flere optiske fibre, hvilket opnår ensartet fordeling af optisk energi. Det optiske bølgelederarray er placeret på den øvre overflade af chippen, og integrerer splitfunktionen på chippen; derefter kobles flerkanals fiberarrays til input- og output-enderne i begge ender af chippen og indkapsles.
FBT VS De vigtigste fordele ved PLC FBT koniske splittere er simpelt råmaterialeforbrug, relativt lave omkostninger og mindre krævende udstyr og proceskrav. Spaltningsforholdet kan overvåges i realtid efter behov, hvilket giver mulighed for fremstilling af ulige splittere. Ulemperne er: i øjeblikket kan moden taperingsteknologi kun producere splittere op til 1x4. For enheder større end 1x4, er flere 1x2 enheder forbundet sammen og derefter pakket i et splitterhus. FBT-splittere understøtter kun tre bølgelængder: 850nm, 1310nm og 1550nm, hvilket gør dem inkompatible med andre bølgelængder.
Produktegenskaberne for PLC-splittere er: tab er ufølsomt over for optisk bølgelængde og opfylder transmissionskravene for forskellige bølgelængder (1260~1650nm); ensartet opdeling, fordeling af signaler ligeligt til brugerne; kompakt struktur og lille størrelse; enkelt enhed... Enheden har et stort antal splitterkanaler, der når over 64: højere pris pr. kanal, og jo flere kanaler, jo større er omkostningsfordelen. Ulempen er dens højere omkostninger sammenlignet med smeltede bikoniske koniske splittere, især i lavkanalssplittere.
Den optiske PLC-splitter består af tre dele: en optisk splitter-chip og fiberoptiske arrays koblet i begge ender. Disse tre komponenter skal være nøjagtigt tilpasset; deres design og montering spiller en afgørende rolle for stabiliteten af PLC splitteren. Chippen bruger halvlederteknologi til at dyrke en splitterbølgeleder på et kvartssubstrat. Chippen har én input og N output bølgeledere. Derefter kobles input og output fiberoptiske arrays til begge ender af chippen, og et kabinet installeres for at danne en optisk splitter med én indgang og N udgange.
PLC Splitter-chips kan designes som 1xN og 2xN, hvor N normalt er et multiplum af 2, såsom 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; og ikke-ensartet fordelte splittere, såsom 1x3, 1x5, 1x9 osv. Med stigningen i efterspørgslen efter FTTR (Fiber to the Room), vil anvendelsen af ikke-ensartet fordelte strømsplittere blive stadig mere udbredt, og fremstillingsprocessen vil blive mere udfordrende. PLC optiske splitterchips har fordele såsom lave omkostninger, høj pålidelighed, høj fleksibilitet og skalerbarhed, hvilket gør dem særligt velegnede til forskellige applikationsscenarier såsom transmissionssystemer, netværksintegration, bredbåndsadgang, fiberoptisk kommunikation og multimedietjenester.
Polarisationsvedligeholdende PLC-splitter Den polarisationsvedligeholdende PLC-splitter realiserer hovedsageligt... Mens polarisationstilstanden opretholdes, er inputeffekten ensartet opdelt ved at bruge en enkelt-kanal polarisationsvedligeholdende fiberarray som input og en flerkanals polarisationsvedligeholdende fiberarray som output. Polariseringen af den lineære polarimetriske bølge, der udsendes i fiberen, forbliver uændret under udbredelsen, og der er ringe eller ingen krydskobling mellem polarisationstilstande, hvilket således opnår polarisationsvedligeholdende kobling og stråleopdeling. Typisk bruges PANDA fiber. PLC optiske splittere bruges hovedsageligt i specielle applikationer, der kræver polarisationsvedligeholdelse, såsom fiberoptiske sensorsystemer eller sammenhængende kommunikation.
Ydelsesindikatorerne, der påvirker optiske splittere, omfatter generelt:
Insertion Loss Insertion Loss (IL):Indføringstab refererer til reduktionen i optisk effekt ved en specificeret udgangsport i forhold til den samlede optiske inputeffekt ved driftsbølgelængden af en PLC-splitter. Kort sagt er det dB-tabet for hver udgang i forhold til input. Generelt gælder det, at jo lavere indføringstabet er, jo bedre er splitterens ydeevne.
Afkasttab:Returtab refererer til forholdet i decibel mellem det reflekterede lys (spredt lys, der kontinuerligt transmitteres til indgangen) og indgangslyset ved den fiberoptiske forbindelse. Højere returtab er bedre for at reducere virkningen af reflekteret lys på lyskilden og systemet.
Direktivitet:Direktivitet refererer til forholdet mellem den optiske udgangseffekt ved ikke-injektionslysenden og injektionslyseffekten (målt bølgelængde) på samme side af PLC-splitteren under normal drift.
Polarisationsafhængigt tab:Polarisationsafhængigt tab refererer til den maksimale ændring i optisk udgangseffekt ved hver udgangsport på PLC-splitteren, når polarisationstilstanden for det transmitterede optiske signal ændres over hele polarisationstilstanden.
Isolation:Isolation refererer til en fiberoptisk splitters evne til at isolere optiske signaler i andre optiske veje fra en given optisk vej.
