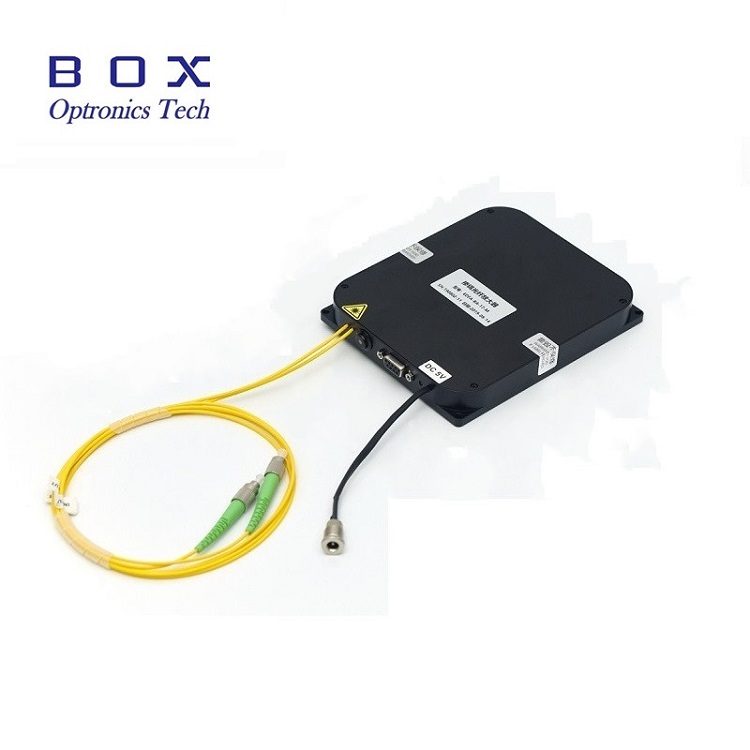

Erbium-dopet fiberforstærker

En EDFA er en fiberforstærker baseret påErbium-dopet fiberprincip. Det kan prale af fordele såsom et bredt bølgelængdeområde, høj forstærkningsforstærkning, lav støj og høj pålidelighed. Det er vidt brugt i optiske kommunikationssystemer.

EDFA -komponenter

EDFA består af en Erbium-dopet fiber, en pumpe lyskilde, en optisk splitter og en kobling. Den erbium-dopede fiber er kernen i EDFA. Det er en optisk fiber, der er dopet med et element og forstærker det optiske signal gennem excitationen af ​​pumpens lyskilde. Pumpelyskilden er ENGIFA's energikilde og er typisk en 980NM eller 1480NM halvlederlaser. Den optiske splitter adskiller pumpelyset og signallyset, så de kan forplantes separat inden for den erbium-dopede fiber. Koblingen parrer pumpelyset og signallyset i den erbium-dopede fiber.

EDFA -driftsprincip

Når pumpelys passerer gennem en erbium-dopet fiber, er elektronerne i erbiumelementet glade for et højt energiniveau, hvilket placerer Erbium-elementet i en ophidset tilstand. Når signallyset passerer gennem erbium-dopet fiber, udsender det ophidsede erbiumelement fotoner mod signallyset, et fænomen kendt som stimuleret emission. Dette øger energien i signallyset og forstærker derved signallyset. Specifikt, når pumpefotoner og signalfotoner mødes i den erbium-dopede fiber, udveksler de energi og overfører energien fra pumpens fotoner til signalfotonerne. Erbiumelementet i Erbium-dopet fiber har en unik energiniveaustruktur, der effektivt overfører energien fra pumpens fotoner til signalfotonerne og derved forstærker signallyset. I erbium-dopet fiber forbliver erbiumelementets elektroner endvidere i den ophidsede tilstand i meget kort tid, kun i størrelsesordenen nanosekunder, hvilket gør amplifikationsprocessen ekstremt hurtig.

Fordele ved EDFA

Sammenlignet med andre fiberforstærkere tilbyder EDFA følgende fordele: 1. bred bølgelængdeområde: EDFA dækker C-båndet og B-båndbølgelængder, hvilket gør dem velegnet til forskellige optiske kommunikationssystemer. 2. Høj forstærkningsforstærkning: EDFA kan opnå forstærkningsforøgelse over 30 dB med ensartethed med høj forstærkning. 3. lav støj: EDFA har en lav støjfigur, der muliggør langdistancefiberoverførsel. 4. høj pålidelighed: EDFA tilbyder høj pålidelighed og en lang levetid, der opfylder kravene til optiske kommunikationssystemer.
