Oplev den uovertrufne ydeevne af Box Optronics' 980nm 10pin mini sommerfuglekølede pumpelaserdiodemodul – din ultimative løsning til højeffekt, bølgelængdestabil pumpning i DWDM EDFA og langdistance CATV-systemer. Konstrueret med avanceret FBG-stabilisering, låser dette hermetisk forseglede modul emission præcist ved 974nm eller 976nm, og leverer knækfri udgang op til 600mW selv under varierende temperatur og drevstrøm. Dens integrerede TEC, termistor og monitordiode sikrer enestående sporingsfejl og strømstabilitet, mens den epoxyfrie 10-benede sommerfuglepakke med SM/PM fiber garanterer pålidelig, støjfri drift. Designet til systemintegratorer og netværksingeniører, der kræver kompromisløs spektrumkontrol og højest tilgængelige kræfter, reducerer dette modul antallet af pumper, reducerer kølekompleksiteten og forlænger forstærkerens levetid. Trust Box Optronics til Telcordia GR-468-kompatibilitet og skræddersyet bølgelængdevalg – fordi hver milliwatt betyder noget i dine næste generations optiske netværk. Bestil nu for at løfte din infrastruktur med gennemprøvet, feltklar pumpeteknologi, der leverer ensartet ydeevne fra -20°C til 75°C.

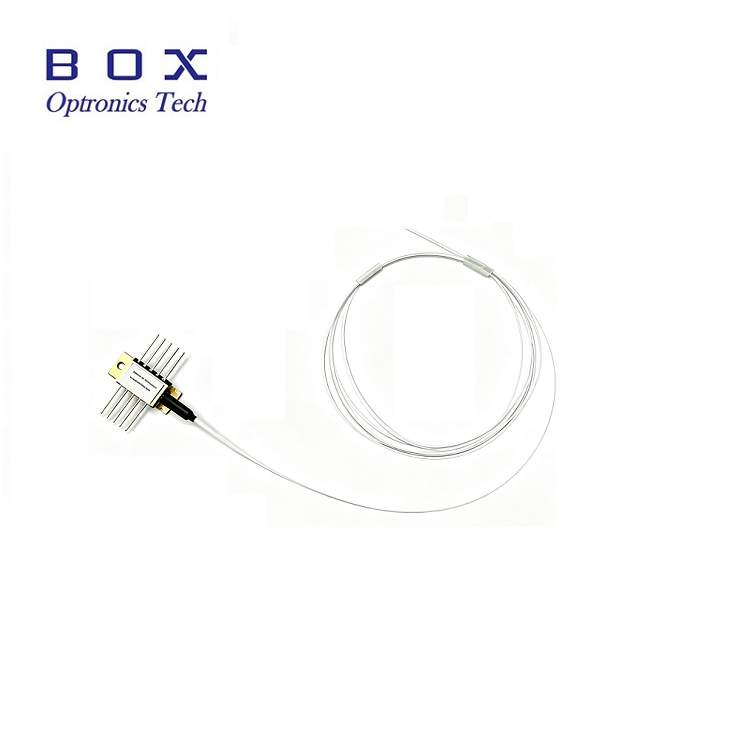

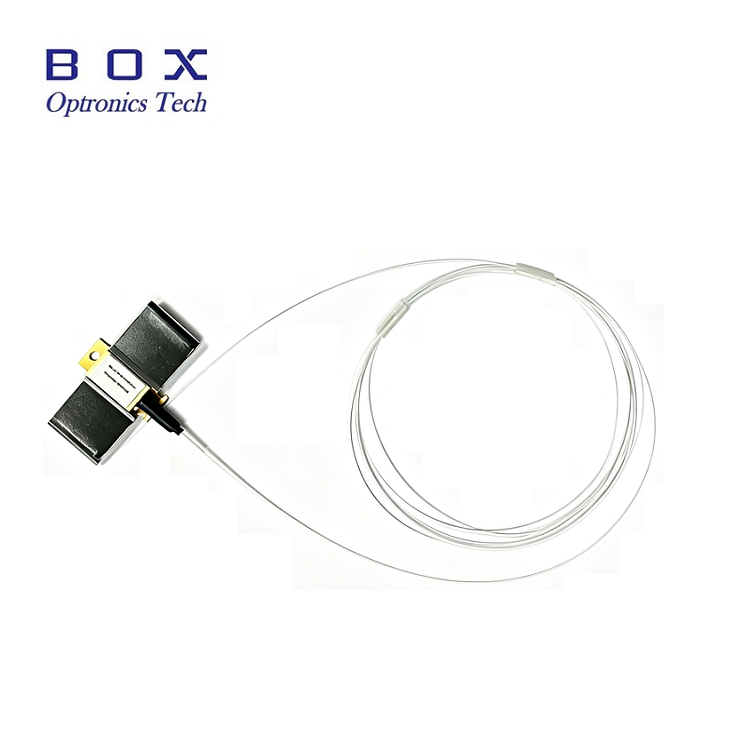

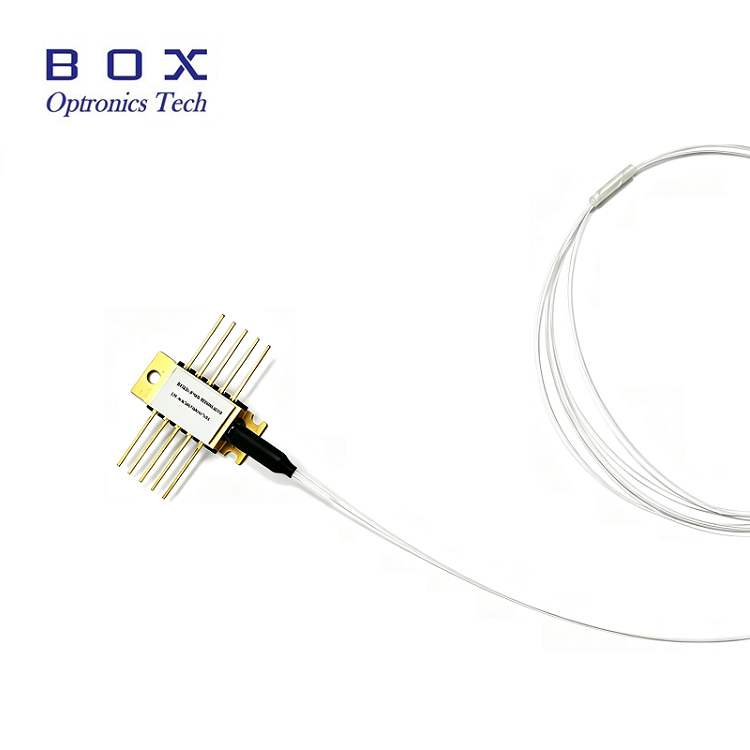

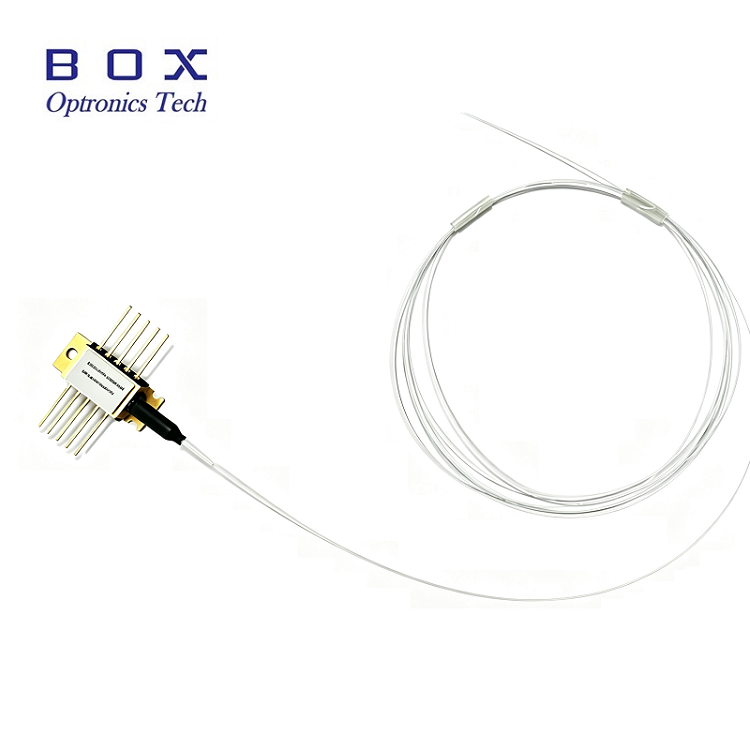

Det 980nm 10-pin mini-sommerfuglekølede pumpelaserdiodemodul er hermetisk forseglet i en epoxyfri og fluxfri 10-bens sommerfuglepakke og indbygget en termistor, termoelektrisk køler og monitordiode.
Det 980 nm 10-pin mini sommerfuglekølede pumpelaserdiodemodul bruger FBG stabilisering til at "låse" emissionsbølgelængden. Den giver et støjfrit smalbåndsspektrum, selv under ændringer i temperatur, drevstrøm og optisk feedback. Valg af bølgelængde er tilgængeligt for applikationer der kræver den højeste ydelse i spektrumkontrol med de højeste tilgængelige kræfter. Dette modul overholder beskrevet i Telcord bl.a. GR-468-CORE krav.
Knækfri driftseffekt 400mW eller 600mW;
10-PIN sommerfuglepakke med SM Hi1060 eller PM980 fiber;
Fiber Bragg gitterstabilisering, valg af bølgelængde tilgængelig;
Integreret termoelektrisk køler, termistor og monitordiode.
Dense wavelength division multiplexing (DWDM) erbium-doterede fiberforstærkere (EDFA);
Reduceret pumpeantal EDFA-arkitekturer;
Kabel-tv (CATV) trunks på meget lang afstand og meget høj knudetalsfordeling.
| Parameter | Symbol | Min. | Typ. | Maks. | Enhed | Noter |
| Driftskassens temperatur | TCASE | -20 | - | 75 | ℃ | - |
| Opbevaringstemperatur | TSTG | -40 | - | 85 | ℃ | 2000 timer |
| LD Fremstrøm | HVIS | - | - | 1100 | mA | - |
| LD Omvendt strøm | IR | - | - | 10 | uA | - |
| LD Omvendt spænding | VR | - | - | 2 | V | - |
| PD Fremstrøm | IPD | - | - | -10 | mA | - |
| PD Omvendt spænding | VPD | - | - | 20 | V | - |
| TEC nuværende | ITEC | - | - | 2 | A | - |
| TEC spænding | VTEC | - | - | 3.0 | V | - |
| Fiberbøjningsradius | - | 30 | - | - | mm | - |
| Relativ luftfugtighed | RH | 0 | - | 95 % | - | Ikke kondenserende |
| Blyloddetid | - | - | - | 10 | Anden | 260 ℃ |
| Fiber aksial trækkraft | - | - | - | 5 | N | - |
| Trækkraft i fibersiden | - | - | - | 2.5 | N | - |
| Parametre | Symbol | Min. | Typ. | Maks. | Enhed | Noter |
| LD Tærskelstrøm | ITH | 90 | 110 | mA | CW | |
| Udgangseffekt | PF | 400 | mW | Hvis(BOL)<900mA | ||
| 600 | Hvis(BOL)<1000mA | |||||
| LD Fremstrøm | HVIS | 1200 | mA | PF = Nominel effekt | ||
| Knækfri kraft | PKINK | 700 | mW | >= 1,2*Nominel effekt | ||
| Knækfri strøm | IKINK | >= 1,2*Hvis(BOL) | mA | [ 1] | ||
| LD Fremadspænding | VF | 2.5 | V | PF = Nominel effekt | ||
| Center bølgelængde | λC | 973 | 974 | 975 | nm | Peak,PF=Nominel effekt |
| 975 | 976 | 977 | ||||
| Spidsbølgelængdedrejning | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Spektrum bredde | △λ | 2 | nm | RMS@-13dB | ||
| Spektrum stabilitet | -0,5 | 0.5 | nm | PF=Nominel effekt,t=60s | ||
| Overvåg responsivitet | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Nominel effekt | |
| Overvåg reaktionsstabilitet | 20 % | @Alle driftstemperaturer | ||||
| Overvåg mørk strøm | ID | 50 | nA | VPD=5V | ||
| TEC nuværende | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC spænding | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Modulært strømforbrug | P | 5 | W | TCASE=75℃ | ||
| Effektstabilitet >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Peak-to-peak, t=60s, DC til 50kHz sampling, TC=25℃ | |||
| Sporingsfejl | TE | -0,5 | 0.5 | dB | TC=-5~75℃ ,Refereret til [2] | |
| Termistor modstand | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25℃ |
| Termistor B konstant | BTH | 3900 | k | TSTG=25℃ | ||
Bemærkninger:
[1] Kinkstrøm er defineret som den strøm, hvis afvigelse af lys versus strømslop(dL/dI) fra en lineær tilpasning er over +/-50%,Pkink>= 1,2*Nominel effekt,Ikink>=Hvis(BOL)*1,2
[2] Sporingsfejl er defineret ved en given sagstemperatur, det er ændringen i fibereffekt, ved en konstant monitorstrøm, i forhold til værdien målt ved case 25℃

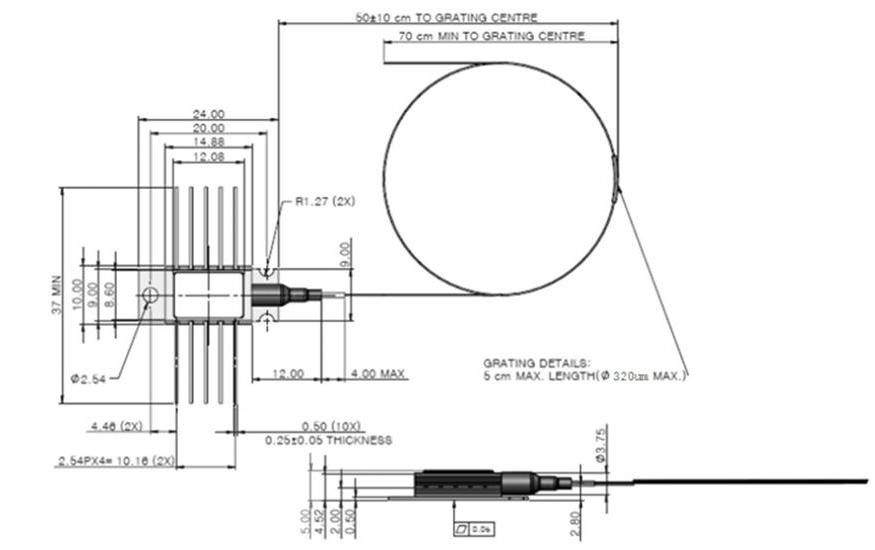

| Parametre | Beskrivelse |
| Fiber type | Hi1060 eller PM980 fiber |
| Pigtail type | Bar fiber |
| Pigtail længde | 2,0±0,2m |
| Connector type | Uden |
| STIFT | Beskrivelse | STIFT | Beskrivelse |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistor | 9 | Case Ground |
| 3 | PDA-node | 8 | NC |
| 4 | PD katode | 7 | LD katode |
| 5 | Termistor | 6 | LD Anode |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Bølgelængde | Udgangseffekt | Fiber type | Pakke | Connector type | Løst rør |
| PumpLaser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM : Single modePM : Polariseringsopretholdelse | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: Nul | Nul: Bar fiber 1: Løst rør |
