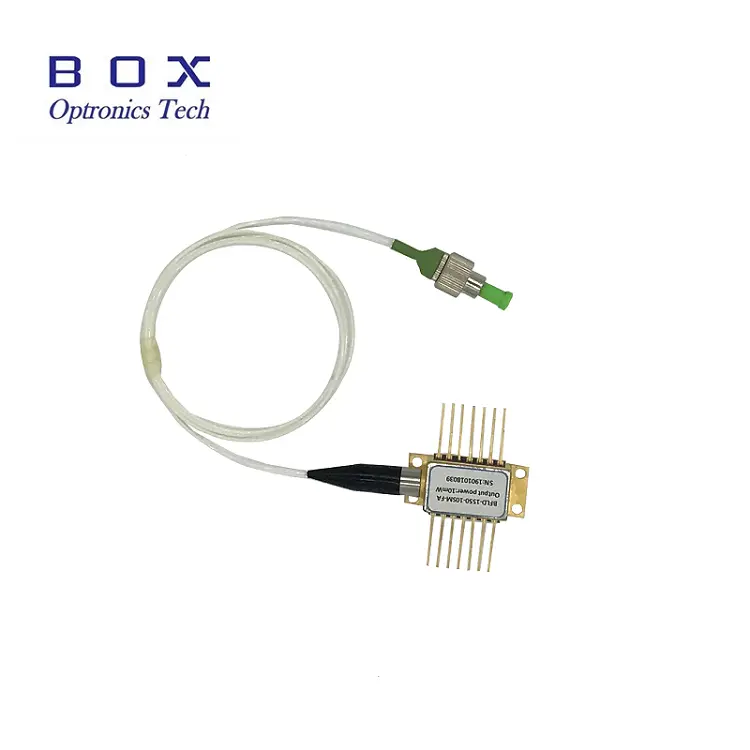

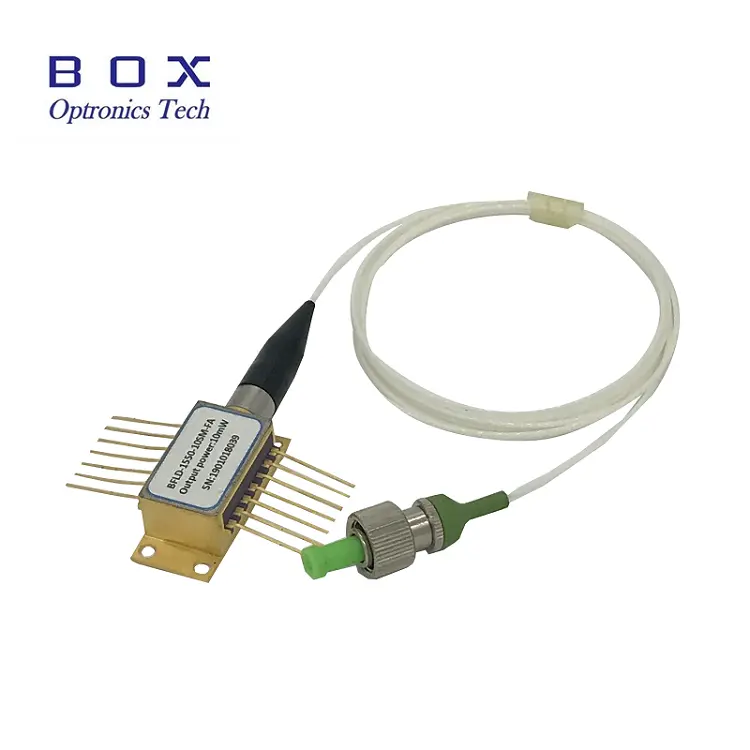

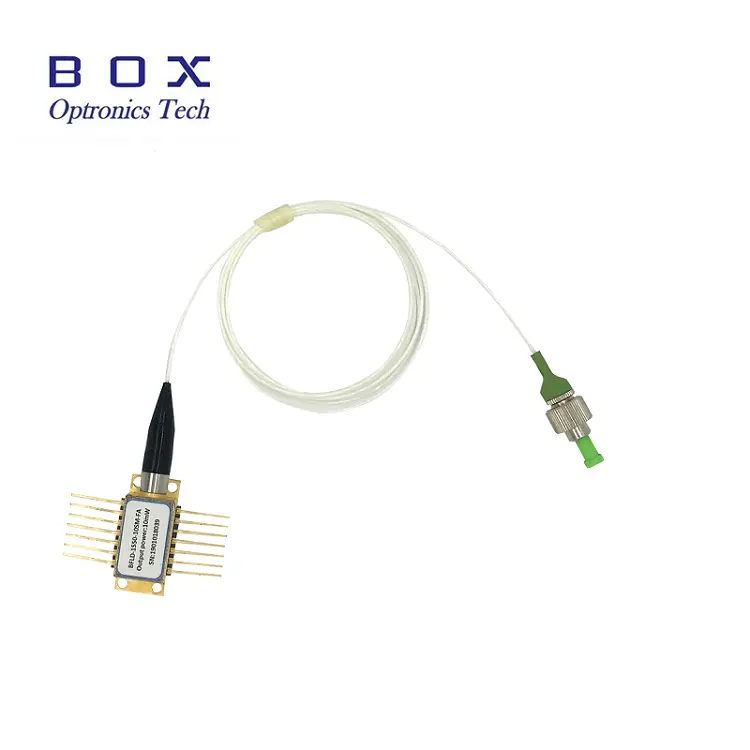

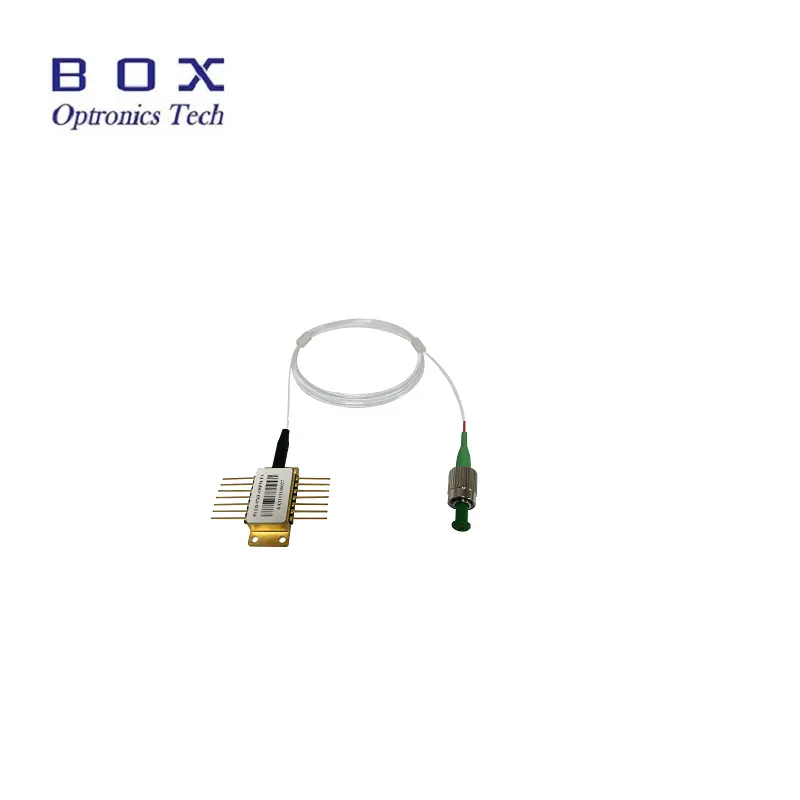

1532.68nm 10mW DFB Laser Diode til C2H2 acetylen detektionsmodul er en omkostningseffektiv, meget sammenhængende laserdiode. DFB laserdiodechippen er pakket i en industristandard hermetisk forseglet 14PIN sommerfuglepakke med TEC, isolator og PD indbygget.
1532.68nm 10mW DFB Laser Diode for C2h2 acetylen detektionsmodul er en omkostningseffektiv, meget sammenhængende laserdiode. DFB laserdiodechippen er pakket i en industristandard hermetisk forseglet 14PIN sommerfuglepakke med TEC, isolator og PD indbygget.
Højtydende, multiquantum well (MQW) distributed-feedback (DFB) laser;
Industristandard 14PIN sommerfuglepakke;
Indbygget TEC og optisk isolator.
Fiberoptiske sensorer;
Acetylen sensing;
Laserkilder.
| Parameter | Symbol | Tilstand | Min. | Typ. | Maks. | Enhed |
| Center bølgelængde | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optisk udgangseffekt | PO | - | 10 | - | - | mW |
| Tærskelstrøm | ITH | - | - | - | 20 | mA |
| Driftsstrøm | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektral linjebredde | LW | - | - | 10 | MHz | |
| Laser fremadspænding | VF | CW udgangseffekt 10mW | - | - | 2.5 | V |
| Overvåg mørk strøm | ID | - | - | - | 0.2 | uA |
| Side-mode undertrykkelsesforhold | SMSR | CW | 35 | 40 | - | V |
| Optisk isolering | - | 30 | - | - | dB | |
| Termistor modstand | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC nuværende | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC spænding | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Bølgelængde temperaturkoefficient | Δλ/ΔT | TEC temperatur ved 15℃ til 35℃ | - | 0.09 | - | nm/℃ |
| Bølgelængde strømkoefficient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

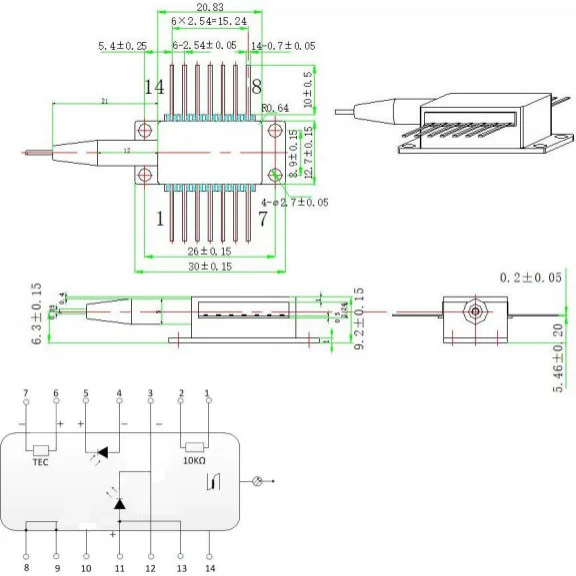

| STIFT | Beskrivelse | STIFT | Beskrivelse |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laseranode(+) |
| 3 | LD katode(-) | 12 | Laser katode(-) |
| 4 | PD anode (+) | 11 | Laseranode(+) |
| 5 | PD katode(-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(– ) | 8 | Case Ground |

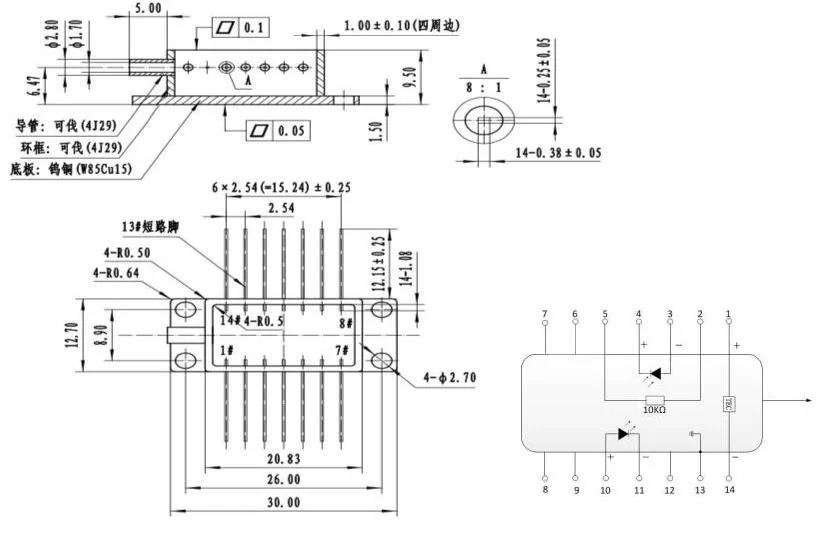

| STIFT | Beskrivelse | STIFT | Beskrivelse |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD Monitor Anode (-) | 12 | NC |
| 4 | PD Monitor katode (+) | 11 | Laser katode (-) |
| 5 | Termistor | 10 | Laseranode (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Alle produkter er testet inden afsendelse;
Alle produkter har 1-3 års garanti.(Efter kvalitetsgarantiperioden begyndte at opkræve passende vedligeholdelsesservicegebyr.)
Vi sætter pris på din forretning og tilbyder en øjeblikkelig 7 dages returret. (7 dage efter modtagelse af varerne);
Hvis de varer, du køber i vores butik, ikke er af perfekt kvalitet, det vil sige, at de ikke fungerer elektronisk i henhold til producentens specifikationer, skal du blot returnere dem til os for udskiftning eller refundering;
Hvis varerne er defekte, bedes du give os besked inden for 3 dage efter levering;
Alle varer skal returneres i deres oprindelige stand for at kvalificere sig til en refusion eller ombytning;
Køber er ansvarlig for alle afholdte fragtomkostninger.
Q: Har du andre tilgængelige bølgelængder?
A: Vi kan levere C-bånd eller L-bånd bølgelængde.
Q: Kan den gøre mere med strøm?
A: 20mW en er valgfri.
