1064nm 200mW DFB Butterfly Laser Diode

1064nm 200mW DFB Butterfly Laser Diode er en laser med smal linjebredde med en linjebredde på 100kHz og en udgangseffekt på op til 200mW, som er meget udbredt i fiberlaserfrøkilder og lidar.

Send forespørgsel

Produkt beskrivelse

1064nm 200mW DFB Butterfly Laser Diode er en laser med smal linjebredde med en linjebredde på 100kHz og en udgangseffekt på op til 200mW, som er meget udbredt i fiberlaserfrøkilder og lidar.

1064nm 200mW DFB Butterfly Laser Diode Features

200mW Høj udgangseffekt;

Feltbevist høj pålidelighed;

Hi1060 SM eller PM980-HP fiber pigtail;

14PIN sommerfuglepakke;

Intern termoelektrisk varmepumpe og monitor fotodiode;

Pålidelighed:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Anvendelser:

Frøkilde til lasere;

Spektroskopi;

Optisk sansning.

Absolut maksimale vurderinger

Parameter	Symbol	Min.	Maks.	Enhed
Maksimal driftsspænding	V	-	2.5	V
Maksimal driftsstrøm	I	-	500	mA
MPD Omvendt spænding	VMPD	-	20	V
Termoelektrisk kølerspænding	VTEC	-	4.8	V
Termoelektrisk kølestrøm	ITEC	-	1.8	A
Driftskassens temperatur	TC	-20	60	℃
Opbevaringstemperatur	TSTG	-40	85	℃
Opbevaringsfugtighed	-	5	85	%RH
Elektrostatisk udladning (ESD)	VESD	-	500	V
Blyloddetemperatur	STEMPE	-	260	℃
Blyloddetid	TID		10	sek

Elektro-optiske egenskaber (25 ℃ lasertemperatur):

Parameter	Symbol	Tilstand	Min.	Typ.	Maks.	Enhed
Center bølgelængde	λc	TL=15~35℃ CW	1062	1064	1066	nm
Optisk udgangseffekt	PO	TL=25℃	-	200	-	mW
Tærskelstrøm	ITH	TL=25℃	-	45	70	mA
Driftsspænding	VOP	IOP= 200mA(CW)	-	-	2.5	V
Driftsstrøm	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB spektral bredde	Δλ	-	-	0.03	-	nm

Sidetilstandsundertrykkelsesforhold	SMSR	-	-	40	-	dB
Polarisationsudryddelsesforhold	ER	-	18	-	-	dB
Temp. bølgelængdekoefficient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V forspænding	1	-	30	μA/mW
Termistor modstand	RTH	-	9.5	10	10.5	KΩ

Specifikationer for optisk fiber:

Parametre	Beskrivelse
Fiber type	Hi1060 eller PM980
Pigtail type	900μm løst rør
Pigtail længde	1,0±0,1m
Connector type	FC/APC

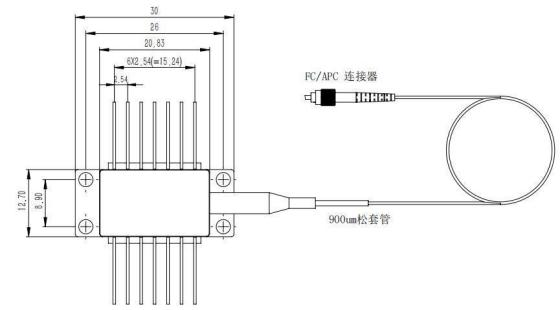

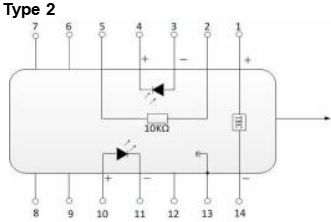

Pakketegning & PIN-OUT Definition (Enhed:mm):

STIFT	Beskrivelse	STIFT	Beskrivelse
1	TEC(+)	14	TEC(–)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC

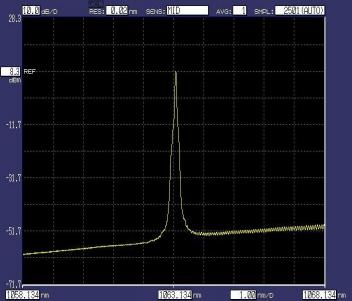

Typisk optisk spektrum

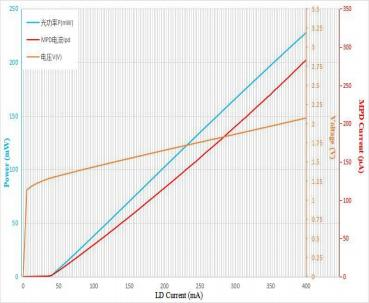

Spektrum (Pop=200mW,25℃) Lys-strøm-spændingskurver (25℃)

Bestillingsoplysninger:

BFLD	-XXXX	-X	XX	-XX	X
Laser type	Bølgelængde	Udgangseffekt	Fiber type	Stik	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN Type 2 Customized (10PIN)

F.eks.: BFLD-1060-2HSM-FA (bestillingsoplysninger: 1064nm DFB Butterfly laserdiode med 200mW udgangseffekt og SM Hi1060 fiber med FC/APC-stik, PIN-OUT er Type 2).
