1030nm 200mW 100KHz DFB Butterfly Laser Diode

1030nm 200mW 100KHz DFB Butterfly Laser Diode er højeffekt, smal linjebredde DFB sommerfuglepakke laserdiode, Udbredt som frøkilder til fiberlasere eller til præcisionsspektrale målinger.

Send forespørgsel

Produkt beskrivelse

1. Sammenfatning:

1030nm 200mW 100KHz DFB Butterfly Laser Diode er højeffekt, smal linjebredde DFB sommerfugle pakke laserdiode, Meget brugt som frøkilder til fiberlasere eller til præcise spektrale målinger.

2. Funktioner:

• 200mW Høj udgangseffekt;

• Under 100 kHz smal linjebredde;

• PM fiber Beyond 18dB High PER;

• 14PIN Butterfly-pakke;

• Intern termoelektrisk varmepumpe og monitorfotodiode;

• Feltvist høj pålidelighed.

Pålidelighed:Telcordia GR-468. RoHS

3. Ansøgninger:

• Seed-kilde til lasere;

• Spektroskopi;

• Optisk registrering.

4. Absolutte maksimale vurderinger

Parameter	Symbol	Min.	Maks.	Enhed
LD Omvendt strøm	IR	-	2	V
LD Fremstrøm	HVIS	-	500	mA
MPD Omvendt spænding	VMPD	-	20	V
Termoelektrisk kølerspænding	VTEC	-	4.8	V
Termoelektrisk kølestrøm	ITEC	-	2.5	A
Driftskassens temperatur	TC	-45	70	℃
Opbevaringstemperatur	TSTG	-40	85	℃
Opbevaringsfugtighed	-	5	85	%RH
Elektrostatisk udladning (ESD)	VESD	-	500	V
Blyloddetemperatur	STEMPE	-	260	℃
Blyloddetid	TID		10	sek

5. Elektro-optiske egenskaber (25 ℃ lasertemperatur):

Parameter	Symbol	Tilstand	Min.	Typ.	Maks.	Enhed
Center bølgelængde	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Optisk udgangseffekt	PO	TL=25℃	-	200	-	mW
Tærskelstrøm	ITH	TL=25℃	-	45	70	mA
Driftsspænding	VOP	POP= 200mW(CW)	-	-	2.5	V
Driftsstrøm	Iop	POP= 200mW(CW)	-	300	500	mA
Linjebredde	Δλ	-	-	30	100	KHz
Sidetilstandsundertrykkelsesforhold	SMSR	-	-	40	-	dB
Polarisationsudryddelsesforhold	ER	-	18	-	-	dB
Temp. bølgelængdekoefficient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V forspænding	1	-	30	μA/mW
Termistor modstand	RTH	-	9.5	10	10.5	KΩ

6. Specifikationer for optisk fiber:

Parametre	Beskrivelse
Fiber type	PM980
Pigtail type	900μm løst rør
Pigtail længde	1,2±0,1m
Connector type	FC/APC

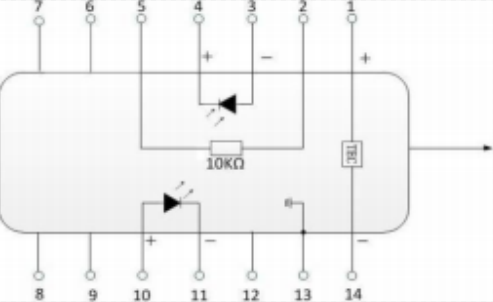

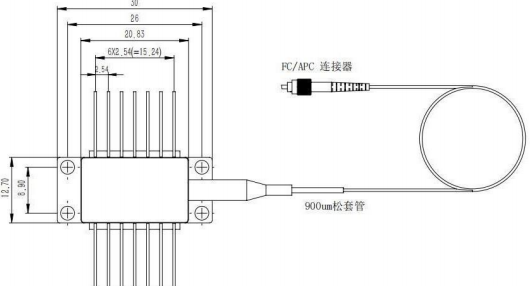

7. Pakketegning&PIN-OUT Definition(Enhed:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Type 2

STIFT	Beskrivelse	STIFT	Beskrivelse
1	TEC(+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC
